本測量儀適用于：五金行業、塑膠行業、醫療器械行業、精密電子行業、玻璃行業、PCB板行業外形尺寸高精密檢測，適合于品質部抽檢需要。 可測量工件幾何外形尺寸，如長度、寬度、厚度、高度、平面度、同軸度、平行度等尺寸的測量。

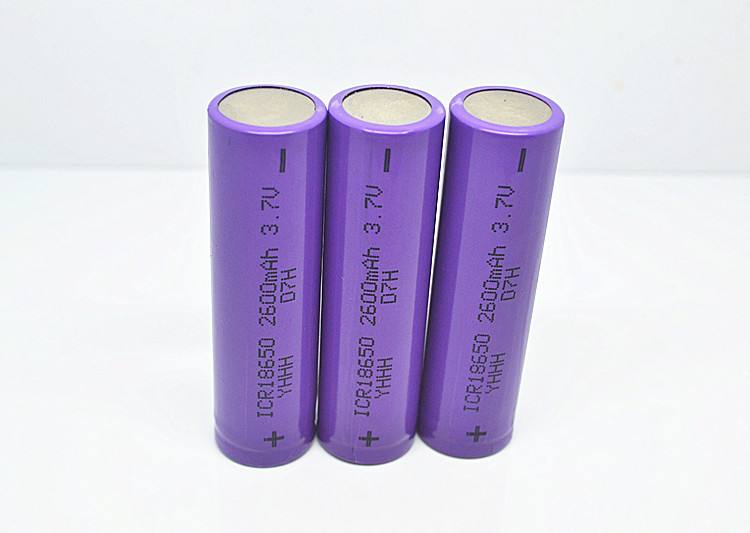

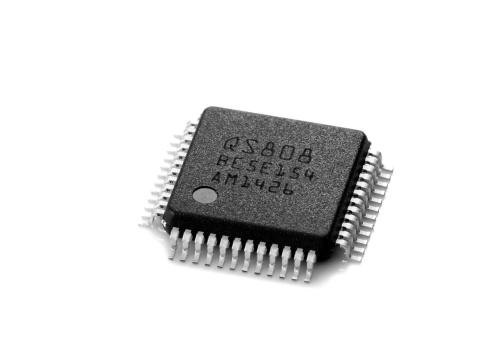

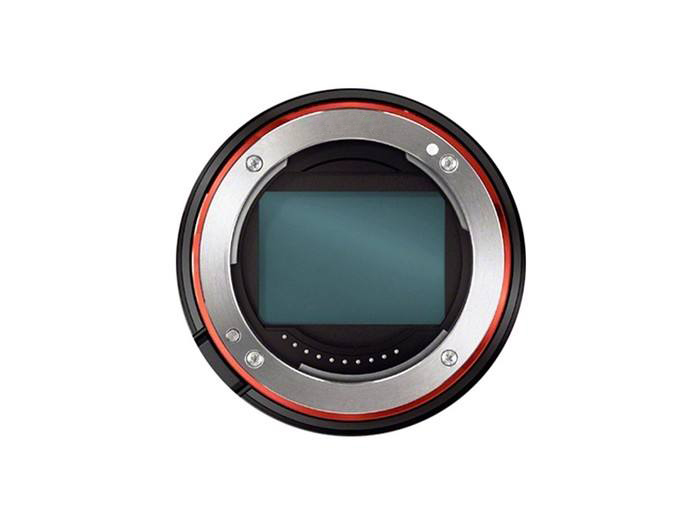

計量檢測行業 金屬零件測量 芯片行業 新能源電池測量
極志Star MD系列半自動影像測量儀采用國內影像測量系統、配置精密線性導軌、光柵尺等硬件，以超高性價比滿足客戶對產品質量管控。本設備Z軸自動測量，X、Y手動測量，可實現自動對焦，不同人員測量也可以保證測量精度；同時設備配有腳踏開關，隨著編成程序，雙手移動臺面，Z軸自動升降，腳踏取點，快捷又方便。配備業內的GIEZHY測量軟件，具有幾何測量、報表輸出等各種核心功能。
◆X、Y兩軸手動控制，Z軸自動控制，可編成測量；
◆三軸精密線性滑軌、精密傳動系統；
◆全鼠標、半自動傳動操作，簡單易用；
◆自動對焦測高，減少不同人員操作誤差；
◆可加裝接觸式探針或激光傳感器實現3D測量；
◆極志全功能影像測量軟件；
◆可定制多種測量行程規格、配置。
|
型號 |
Star-2015MD |
Star-3020MD |
Star-4030MD |
Star-5040MD |
||||
|
行程X×Y×Z |
200×150×200mm |
300×200×200mm |
400×300×200mm |
500×400×200mm |
||||
|
結構 |
花崗巖臺式 |
|||||||
|
外形尺寸 |
500×500×860mm |
650×600×890mm |
750×700×890mm |
1250×1000×1050mm |
||||
|
整機重量 |
200kg |
300kg |
350kg |
450kg |
||||
|
承重 |
30kg |
|||||||
|
測量精度 |
XY軸 |
E2=(2.8+L/200)μm |
||||||
|
Z軸 |
E1=(5.0+L/50)μm |
|||||||
|
光柵尺分辨率 |
0.001mm |
|||||||
|
傳動方式 |
X、Y軸無牙螺桿螺母，Z軸螺桿 |
|||||||
|
導軌 |
精密級導軌 |
|||||||
|
CCD |
高清視頻卡及CCD |
|||||||
|
光源 |
輪廓光 |
軟件無級可調LED冷光源 |
||||||
|
表面光 |
軟件無級可調LED冷光源 |
|||||||
|
光學系統 |
0.7-4.5X手動連續變倍鏡頭，光學放大倍率約為33~230X |
|||||||
|
軟件 |
GIEZHY測量軟件 |
|||||||
|
儀器桌 |
標配 |
|||||||
|
計算機 |
品牌電腦 |
|||||||
|
選購件 |
1、同步導航地圖 2、探針測量系統 |
|||||||
極志sky系列半自動影像測量儀除了具有線、圓、弧等幾何測量功能外，還具有如下功能：
常用幾何測量功能
燈源控制區 運動控制區
軟件自動對焦，保證不同操作人員量測結果一致，大大減少人為誤差（手動機操作方式：手動對焦）
強大的3D測量，與影像光學測量結合。
報表輸出：測量完數據可以直接導出Excel進行保存記錄及分析。
溫度20℃±2℃，濕度30～80% ，不可有腐蝕性氣體,振動<0.002g，低于15Hz;電源:220V/50Hz/10A
