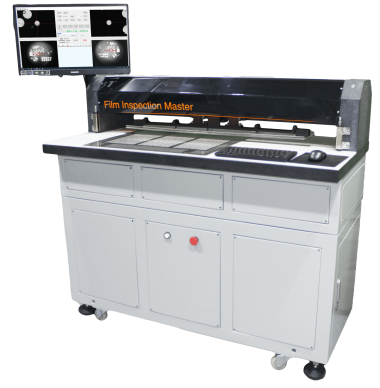

型號：INT-1035
工作臺尺寸：1200x680mm
可測量長度：1400x680mm
驅動方式：伺服馬達
可測漲縮種類：菲林、內層板(長、寬、對角線)
數顯解釋率：0.001mm
照明光源：Yellow LED
工作溫度：22°±2
示值精度：3+L/600μm
機臺尺寸：1400x680x1340mm
用于精密多層, HDI(厚板)等高端多層PCB制造過程中的測量儀器. 主要用于菲林或內外層板的脹縮測量. 以便對菲林或內外層板或其工具進行分類、整理, 借以提升生產制程良率.
點擊圖片查看測量案例
雙鏡頭 雙影像 高精度 快速對位測量
1.光罩式坐標測量技術: 坐標實時測量, 可將物理性的機械誤基本上處理, 真正實現高精度測量.
2.花崗石機身: 穩定的材質,可避免機械內應力釋放所造成的變形誤差.
3.雙鏡頭、雙影像畫面快速對位、快速抓取測量: 可快速找到被測位置并高精度測量.
4.雙大視野影像: 輔助對位, 快速找到被測位置.
5.產品預設編程及程序呼出測量: 可預設并儲存產品名稱、編號及需測量的長度、位置及順序.6.雙大視野影像 快速輔助對位.
7.測量結果可輸出到Excel.
*型號：INT-1035
*設備尺寸: 1400*680*1340mm
*工作臺尺寸: 1400*680mm*外觀：花崗石+鋼板靜電噴涂
*重量: 250kg
*有效小及大量測尺寸:250mm ~765mm
*臺面放置量測物大尺寸：1200mm
*內層板量測精度:3+L/600 μm
*可測標靶尺寸: ?3.175 及其以下之圓或圓環
*可測產品種類: 菲林
*重現性±1.5μm
*光學鏡頭: 遠心光路1X
*CCD視野： 4.25*3.25mm
*光源: Yellow LED
*檔案輸出格式: Excel
*鏡頭移動機構: Servo motor
*工作電壓：220V,50±5HZ
*工作溫度: 22°±2
