型號：ITN-L1-430 /ITN-L1-540
本設備適用工件的翹曲度、平面度批量高精度快速非接觸式測量。
適合行業： 玻璃行業、手機外殼及中層板行業、、鋁板等金屬板行業、汽車配件行業、PCB線路板行業、電子行業等各類零件的平面度、翹曲度檢測。

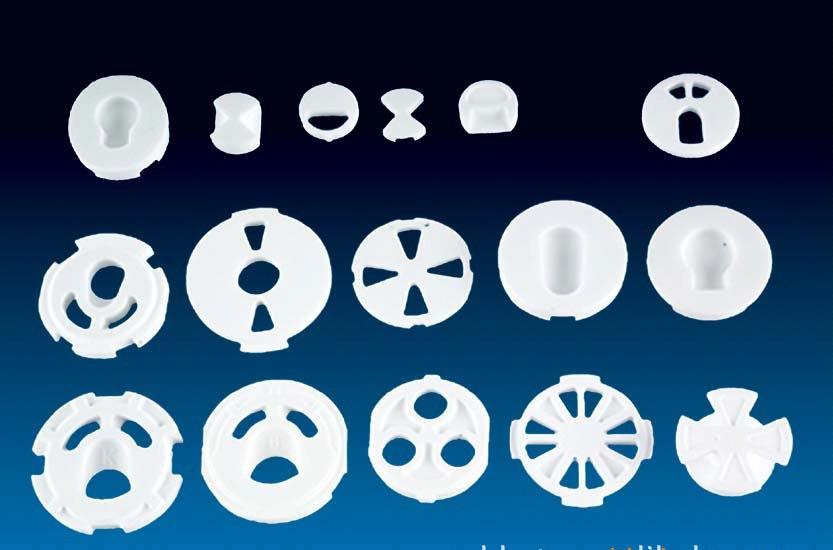

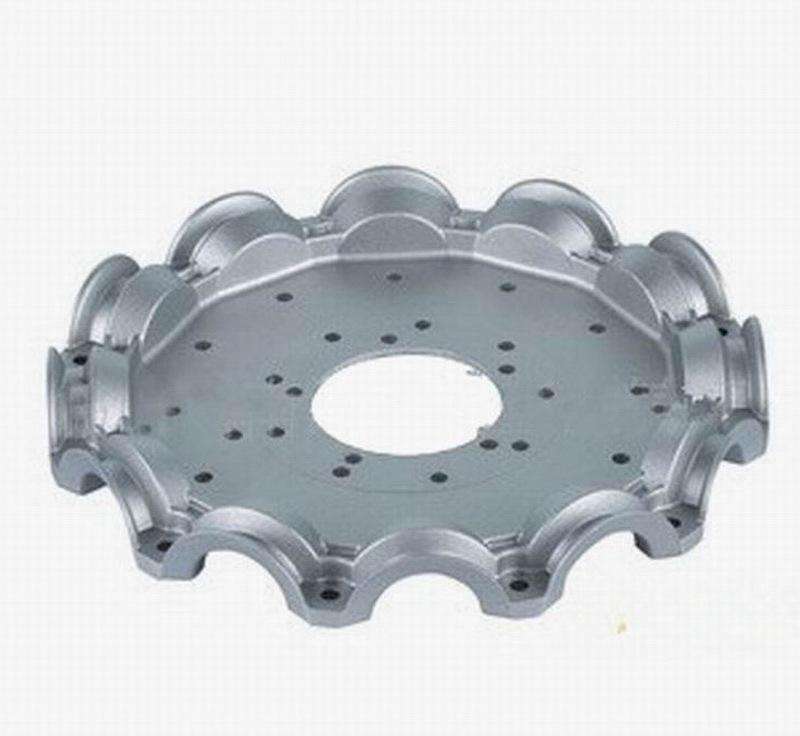

壓鑄件平面度測量 手機玻璃平面度測量 光伏玻璃平面度測量 陶瓷工件平面度測量
型號：ITN-L1-430 /ITN-L1-540
本設備適用工件的翹曲度、平面度批量高精度快速非接觸式測量。
適合行業： 玻璃行業、手機外殼及中層板行業、、鋁板等金屬板行業、汽車配件行業、PCB線路板行業、電子行業等各類零件的平面度、翹曲度檢測。
本設備通過進口高精度激光測頭對工件表面進行掃描取點，以獲取工件表面的輪廓數據，再以此做平面度及翹曲度計算。
1.可做單一件產品或多件產品的平面度及翹曲度。
2.產線批量測量模式及抽樣測量模式。
3.可預設定平面度、翹曲度的監控值，超差可報警。
4.測量數據可導出到EXCEL。
5.可編輯測量程序，及已編輯程序呼出。
6.高運算快速測量，100mm以內產品可達0.5秒測量一片。
（一）、應被測產品尺寸的不同需要，可選擇不同的測量模式。

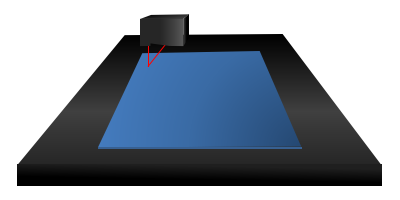

可測量單一片400X500mm尺寸的產品

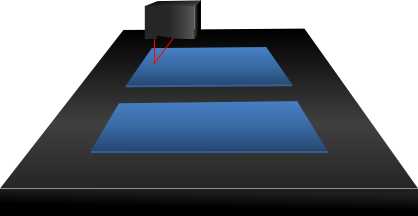

可測量2片400X150mm尺寸的產品

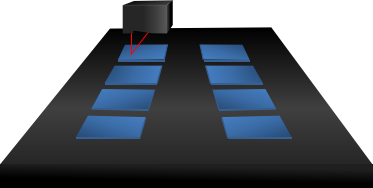

可測量8片150X90mm尺寸的產品
|
序號 |
項目 |
描述 |
備注 |
|
1 |
設備主要功能 |
平面度、翹曲度測量 |
|
|
2 |
測量行程 |
X,Y:400*500mm |
可量透明、及非透明物件 |
|
3 |
重復精度 |
平面度：≤5um（標準件） |
定點式測量 |
|
4 |
工位 |
單工位 |
|
|
5 |
上下料方式 |
人工上下料 |
|
|
6 |
產品換型時間 |
無需更換夾具的不同尺寸產品，調機僅需10分鐘 |
程序可保存,換型后,調用即可 |
|
7 |
設備外型尺寸 |
1200*1000*1500mm（L*W*H） |
|
|
8 |
激光測量系統 |
進口測量測量系統1套 |
|
|
9 |
設備重量 |
500kg |
|
|
10 |
工作臺承重 |
2kg |
|
|
11 |
設備潔凈度 |
100級 |
|
|
12 |
耗材評估 |
鼠標、鍵盤、光電開關、電源開關 |
|
|
13 |
人員配置 |
1人 |
|
|
14 |
工作環境 |
AC220V±10%，50Hz；功耗：2000W ；溫度：22±2℃；濕度：45-75％ |
|
