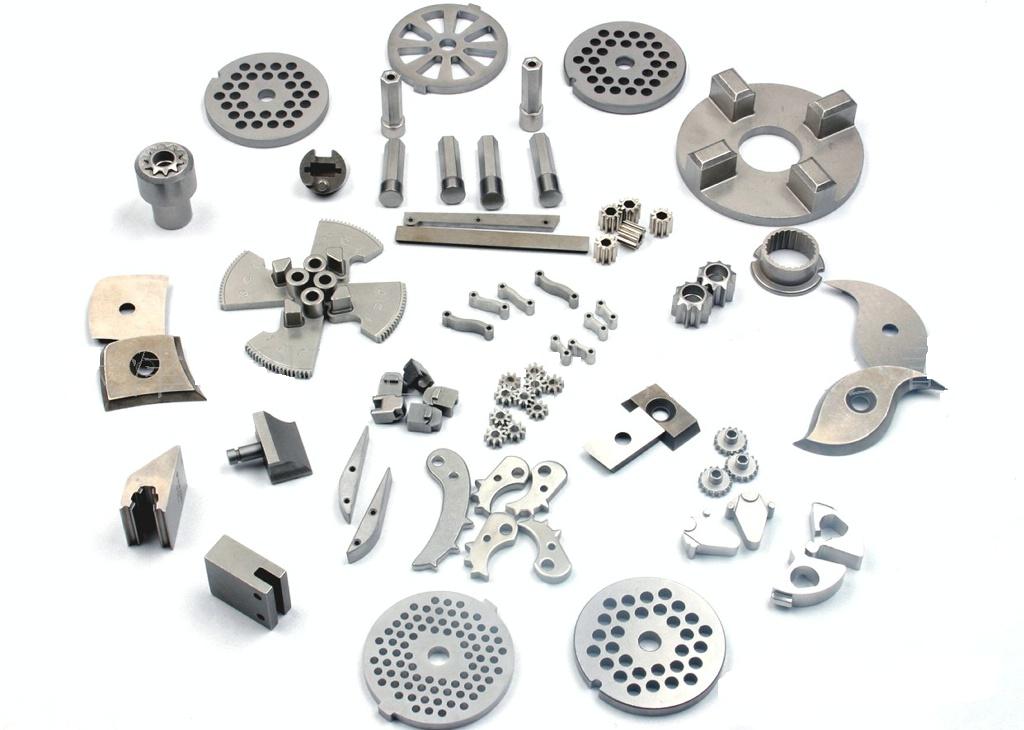

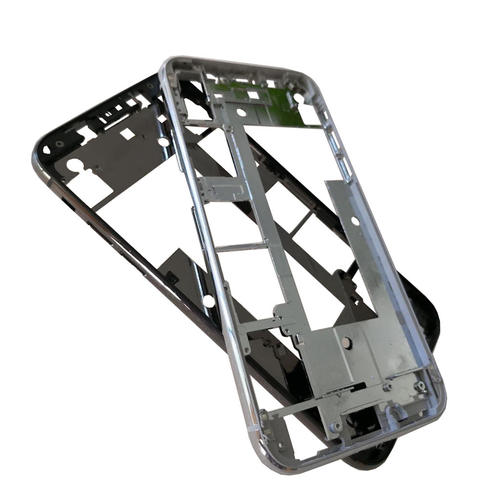

本測量儀適用于：五金行業、汽車配件行業、塑膠行業、精密電子行業、玻璃行業、PCB板行業外形尺寸高精密快速檢測。 可測量工件的幾何外形尺寸。如長度、寬度、厚度、高度、平面度、同軸度、平行度、翹曲度等尺寸的測量。

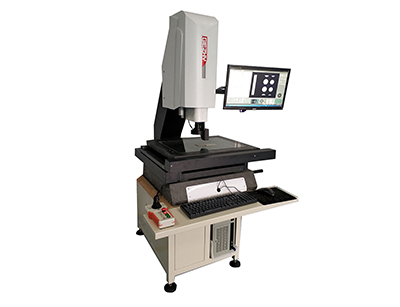

極志Sky系列全自動影像測量儀采用國內影像系統、配置精密線性導軌、光柵尺等硬件，以超高性價比滿足客戶對產品質量管控。可實現三軸全自動測量，支持鼠標及搖桿同時操作，方便快捷；配備業內的GIEZHY測量軟件，具有幾何測量、導航定位測量、CNC程序設計、SPC報表輸出等各種核心功能。
◆ X、Y、Z三軸CNC控制，全自動測量 ；
◆ 大畫面定位系統，方便快速找到測量位置；
◆ 三軸精密線性滑軌、精密傳動系統；
◆ 鼠標、搖桿操作隨時切換，快速方便；
◆ 可程控8區環形表面光源，LED輪廓光源；
◆ 自動對焦測高，可加裝接觸式探針（或激光傳感器）實現3D測量；
◆ 極志GIEZHY全自動影像測量軟件；
◆ 定制超大行程檢測設備
◆ Z軸可定制加高到400mm
|
型號 |
Sky-3020A |
Sky-4030A |
Sky-5040A |
|
|
行程X×Y×Z |
300×200×200mm |
400×300×200mm |
400×300×200mm |
|
|
結構 |
花崗巖臺式 |
|||
|
外形尺寸 |
700×600×1700mm |
970×970×1700mm |
1070×1100×1700mm |
|
|
整機重量 |
350kg |
400kg |
480kg |
|
|
承重 |
30kg |
|||
|
測量精度 |
XY軸 |
E2=(2.8+L/200)μm |
||
|
Z軸 |
E1=(5.0+L/50)μm |
|||
|
速度 |
XY軸 |
15m/min |
||
|
Z軸 |
5m/min |
|||
|
光柵尺 |
0.001mm分辨率 |
|||
|
傳動方式 |
X、Y、Z軸進口精密級滾珠絲桿 |
|||
|
導軌 |
精密級導軌 |
|||
|
攝像機 |
美國TEO 1/3 高清攝像相機 |
|||
|
光源 |
輪廓光 |
LED冷光源,256級亮度可調 |
||
|
表面光 |
3環8區LED冷光源,256級亮度可調 |
|||
|
光學系統 |
0.75-5.0X手動連續變倍鏡頭，光學放大倍率約為33~230X |
|||
|
軟件 |
GIEZHY測量軟件 |
|||
|
運動控制 |

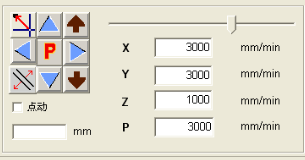

直流伺服CNC系統；鼠標、搖桿操作自己切換操作 |
|||
|
儀器桌 |
標配 |
|||
|
計算機 |
工控機：IPC610+21顯示器 |
|||
|
選購件 |
1、 自動變倍鏡頭 2、 高端SPC功能 3、 探針測量系統 4、 激光測量系統 |
|||
極志sky系列全自動影像測量儀除了具有線、圓、弧等幾何測量功能外，還具有如下功能：

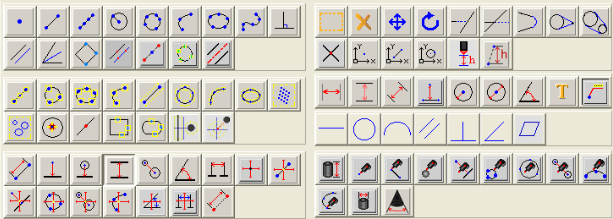

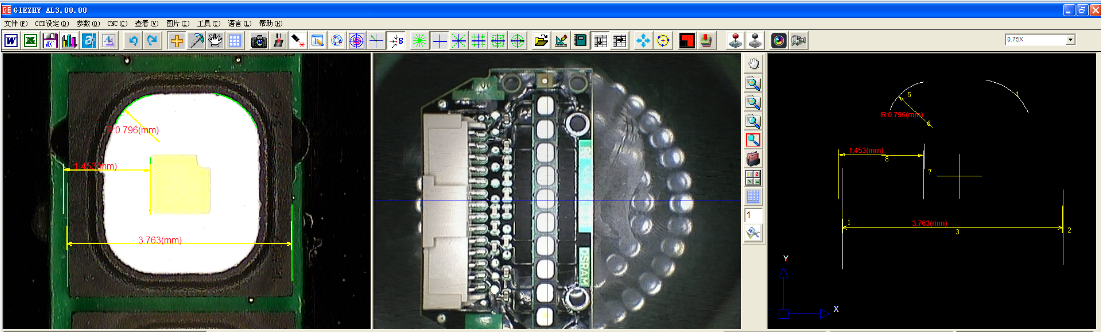

常用幾何測量功能

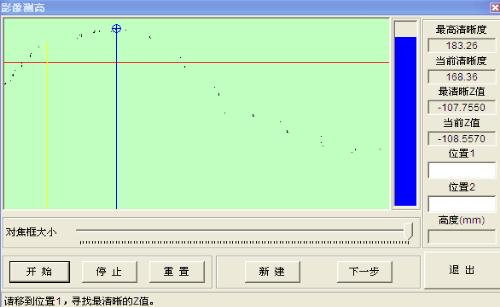

軟件自動對焦，保證不同操作人員量測結果一致，大大減少人為誤差（手動機操作方式：手動對焦）
z
當同款產品需要大批量全檢尺寸，只需測量編程一次，剩余產品直接調入程序即可完成所有尺寸的快速檢測。

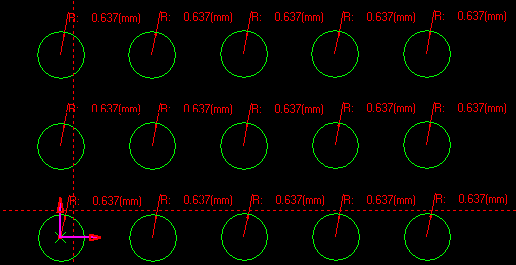

專門為相同規格間距的產品量身定做的自動測量功能，相同的圖元只需要編程一，然后輸入橫間距、縱間距直接陣列導入，軟件完成快速編程及測量。
陳列前
陳列后

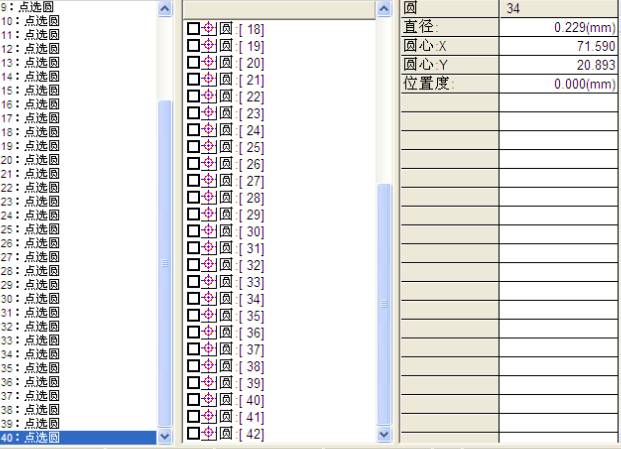

操作員只要有原始鉆孔圖檔，不必每個元素逐個編程，直接將鉆孔圖檔導入軟件，軟件會自動定位快速測量，如孔徑、坐標位置等等，測量完畢輸出報表。

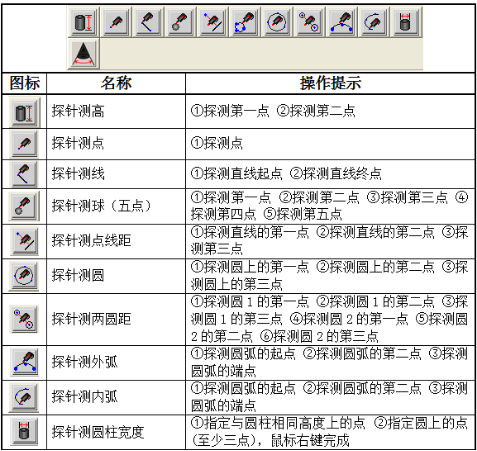

強大的探針3D測量功能，與影像光學測量結合。

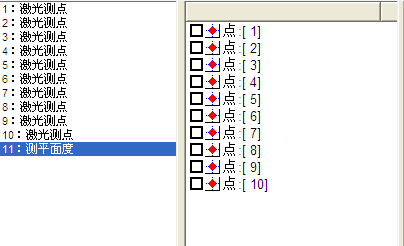

應用了的光路與激光聯動技術，同時配置了高精度CCD攝像和高精度的日本進口激光測頭系統，根據測量過程的要求，二套光路可實現自動切換，同時配置高速伺服馬達系統，實現高速測量。采用日本進口激光測頭，可以快速測量平面度、高度等。可與專用夾具配合，實現批量檢測。
報表輸出：測量完數據可以直接導出Excel進行保存記錄及分析
溫度20℃±2℃，濕度30～80% ，不可有腐蝕性氣體,振動<0.002g，低于15Hz;電源:220V/50Hz/10A
