測量儀適用于：五金行業、汽車配件行業、塑膠行業、精密電子行業、玻璃行業、PCB板行業外形尺寸高精密快速檢測。
可測量工件的幾何外形尺寸。如長度、寬度、厚度、高度、平面度、同軸度、平行度等尺寸的測量。
極志Sky系列全自動大龍門影像測量機采用國內先進影像系統、配置精密線性導軌、光柵尺等硬件，以超高性價比滿足客戶對產品質量管控。它可實現三軸全自動測量，支持鼠標及搖桿同時操作，方便快捷；配備業內領先的GIEZHY測量軟件，具有幾何測量、地圖導航、CNC程序設計、SPC報表輸出等各種核心功能。
◆X、Y、Z三軸CNC控制，全自動測量 ；
◆大畫面定位系統，方便快速找到測量位置；
◆三軸精密線性滑軌、精密傳動系統；
◆鼠標、搖桿操作隨時切換，快速方便；
◆可程控8區環形表面光源，LED輪廓光源；

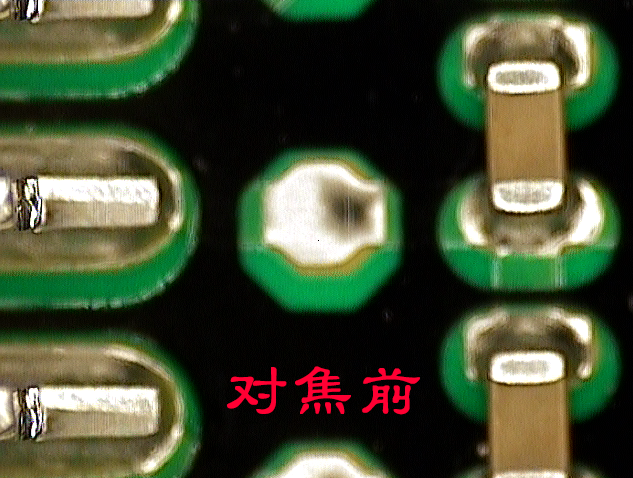

◆自動對焦測高，可加裝接觸式探針（或激光傳感器）實現3D測量；
◆極志GIEZHY全自動影像測量軟件；
◆定制超大行程檢測設備
◆Z軸可定制加高到400mm
|
型號 |
Sky-6050A |
Sky-7060A |
Sky-8070A |
Sky-1080A |
Sky-1210A |
Sky-1612A |
Sky-1616A |
Sky-2018A |
|
|
行程X×Y×Z |
600×500×200mm |
700×600×200mm |
800×600×200mm |
1000×800×200mm |
1200×1000×200mm |
1600×1200×200mm |
1600×1600×200mm |
2000×1800×200mm |
|
|
結構 |
花崗巖龍門式 |
||||||||
|
外形尺寸 |
1200×1600×1900mm |
1300×1700×1900mm |
1450×1700×1900mm |
1800×1800×1900mm |
2000*2000×1900mm |
2300×2200×1900mm |
2300×2500×1900mm |
2950×2800×1900mm |
|
|
整機重量 |
2000kg |
2300kg |
2500kg |
2800kg |
3500kg |
4500kg |
5500kg |
6500kg |
|
|
承重 |
40kg |
||||||||
|
測量精度 |
Exy=(2.8+L/200)µm |
Exy=(5+L/150)µm |
|||||||
|
速度 |
15m/min |
||||||||
|
光柵尺分辨率 |
0.5µm |
||||||||
|
傳動方式 |
X、Y、Z軸進口精密級滾珠絲杠 |
||||||||
|
導軌 |
精密級導軌 |
||||||||
|
CCD |
1/3寸高清攝像機 |
||||||||
|
工作距離 |
90mm |
||||||||
|
光源
|
輪廓光 |
LED冷光源，256級亮度可調 |
|||||||
|
|
表面光 |
3環8區LED冷光源，256級亮度可調 |
|||||||
|
光學系統 |
0.75-5.0X手動連續變倍鏡頭，光學放大倍率約為33～230X |
||||||||
|
軟件 |
GIEZHY測量軟件 |
||||||||
|
運動控制 |
直流伺服CNC系統 ；鼠標、搖桿操作自己切換操作 |
||||||||
|
儀器桌 |
標配 |
||||||||
|
計算機 |
含品牌電腦 |
||||||||
|
選購件 |
1、自動變倍鏡頭 2、探針測量系統 3、激光測量系統 |
||||||||
極志sky系列全自動影像測量儀除了具有線、圓、弧等幾何測量功能外，還具有如下功能：
常用幾何測量功能
燈源控制區 運動控制區
當同款產品需要大批量全檢尺寸，只需測量編程一次，剩余產品直接調入程序即可完成所有尺寸的快速檢測。
專門為相同規格間距的產品量身定做的自動測量功能，相同的圖元只需要編程一，然后輸入橫間距、縱間距直接陣列導入，軟件完成快速編程及測量。
陳列前
陳列后

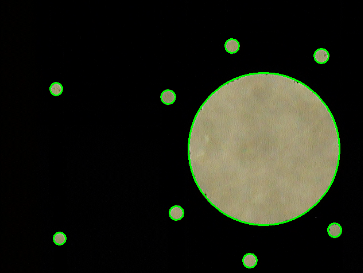

操作員只要有原始鉆孔圖檔，不必每個元素逐個編程，直接將鉆孔圖檔導入軟件，軟件會自動定位快速測量，如孔徑、坐標位置等等，測量完畢輸出報表。
強大的探針3D測量功能，與影像光學測量結合。

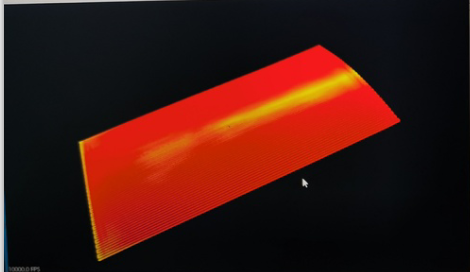

應用了的光路與激光聯動技術，同時配置了高精度CCD攝像和高精度的日本進口激光測頭系統，根據測量過程的要求，二套光路可實現自動切換，同時配置高速伺服馬達系統，實現高速測量。采用日本進口激光測頭，可以快速測量平面度、高度等。可與專用夾具配合，實現批量檢測。
報表輸出：測量完數據可以直接導出Excel進行保存記錄及分析。
溫度20℃±2℃，濕度30～80% ，不可有腐蝕性氣體,振動<0.002g，低于15Hz;電源:220V/50Hz/10A
